Замовник будівництва: ТОВАРИСТВО З ОБМЕЖЕНОЮ ВІДПОВІДАЛЬНІСТЮ «ЗНУ», ТОВАРИСТВО З ОБМЕЖЕНОЮ ВІДПОВІДАЛЬНІСТЮ «МАРКЕТ-ТРЕЙД»

Генеральний проектувальник: ТОВАРИСТВО З ОБМЕЖЕНОЮ ВІДПОВІДАЛЬНІСТЮ «СВ ПРОЕКТ»

Юридична адреса: 03039, м. Київ, вул. Віктора Забіли, б.5, офіс 120

(ГАП- Шандабура Т.В., кваліфікаційний сертифікат  серія АА № 004085 від 17.09.2018 р.)

(ГІП- Золотарьов А.О., кваліфікаційний сертифікат  серія АР № 018966 від 10.02.2022 р.)

Клас наслідків (відповідальності)  об’єктів: СС2

Сукупний показник: СС3

Проект «Нове будівництво багатоквартирних житлових будинків з об’єктами громадського призначення за адресою: м. Житомир, вул. Домбровського, 3  (IX черга, житловий будинок № 9)» розроблений на підставі:

• Завдання на проектування №1 від 21.02.2022р.,затвердженого замовником;

• Містобудівних умов та обмежень, затверджених наказом  Департаменту містобудування та земельних відносин Житомирської міської ради № 68/18 від 04.10.2018 р.;

• Договору оренди земельної ділянки від 19.07.2018 р.;

• Витягу з державного реєстру речових прав на нерухоме майно № 135683014 від 28.08.2018 р;

• Інженерно‐геологічних вишукувань, виконаних ТОВ «Житомирбудрозвідування» у березні 2017 році;

• Топографо-геодезичних вишукувань М 1:500, виконанних ФОП Беззабарний Д.І. у 2018 р.;

• Технічних умов приєднання до газорозподільної системи № 246 від 27.11.2018 р., виданих ПАТ «ЖИТОМИРГАЗ»;

• Технічних умов на зливову мережу водовідведення від № 31 від 15.11.2018 р., виданих КП «Експлуатація штучних споруд» ЖМР;

• Технічних умов на приєднання до централізованих систем  водопостачання та водовідведення м.Житомира № 131 від 04.12.2018 р., виданих КП «Житомирводоканал»;

• Технічних умов приєднання, яке не є стандартним, до електричних мереж електроустановок  № ТУ-02/18 від 27.11.2018 р., виданих Житомирським РЕМ;

• Технічних умов на організацію зв’язку для багатоповерхових будинків № 17-03-03/53 від 29.11.2018, виданих Житомирською філією ПАТ «Укртелеком»;

• Технічних умов на радіофікацію № 17-03-03/54 від 29.11.2018, виданих Житомирською філією ПАТ «Укртелеком»;

• Погодження Управління культури та туризму  № 1533-1.19/12-18 від 12.09.2018 р.;

• Протоколу Погодження Управління культурної спадщини № 9 від 04.09.2018 р.

• Листу управління ДСНС у Житомирській області щодо розробки розділу інженерно-технічних заходів цивільного захисту № 02-16/4283 від 11.12.2018 р.;

• Акту обстеження зелених насаджень № 254 від 29.11.2018 р.;

• Лист №7/17-11412 від 20.09.2017р. та витяг з протоколу №7 від 15.09.2017р., щодо погодження відхилень від вимог державних буд. норм у частині газифікації на 14  поверхів;

• Ескізного проекту «Нове будівництво багатоквартирних житлових будинків з об’єктами громадського призначення за адресою: м. Житомир, вул. Домбровського, 3» виконаного ТОВ «СВ ПРОЕКТ». Проектом виділено 16 черг будівництва.

Загальні положення

Об’єкт  «Нове будівництво багатоквартирних житлових будинків з об’єктами громадського призначення за адресою: м. Житомир, вул. Домбровського, 3. IX черга» розроблено відповідно до попередньої стадії проектування «Ескізного проекту» у складі: IX черга – житловий будинок № 9.

Житловий будинок, який планується звести, розташовується  земельній ділянці: - кадастровий номер ділянки № 1810136300:07:031:0052, цільове призначення – 02.03 Для будівництва і обслуговування багатоквартирного житлового будинку. Площа ділянки ділянки 4,5322 га.

В адміністративному відношенні ділянка розташована в м. Житомирі по вул. Домбровського, 3 у центральній частині міста. В геоморфологічному відношенні досліджуваний майданчик знаходиться в межах Житомирського лесового плато. Територія вишукувань слабохвиляста, з видимим нахилом на південь в сторону вул. Домбровського. Рельєф площадки носить антропогенний характер, з абсолютними відмітками 225.00 - 232.00 м.

Майже вся територія вишукувань забудована колишніми зруйнованими цехами.

В п’ятні санітарно-захисної зони будівництво житлового будинку не передбачається.

Ділянка має неправильну геометричну форму.

На території ділянки розміщуються колишні зруйновані будівлі цехів, котрі перед початком будівництва буде демонтовано. Всі інженерні комунікації, які проходять через ділянку перед початком будівництва буде перенесено.

Земельна ділянка межує: -зі сходу – розташовуються землі заводу нестандартного обладнання; -з півдня – прилягає автодорога (вулиця Домбровського); -з заходу – розміщуються малоповерхові громадські нежитлові будівлі (ТЦ «Дастор», будівля поштової станції та інші) за якими проходить вулиця Перемоги;  -з півночі – розташовуються малоповерхові житлові садибні будинки та багатоповерхова нежитлова будівля (Головне управління статистики у Житомирській обл.).

На ділянці планується будівництво чотирнадцяти-поверхового багатоквартирного житлового будинку №9.

Під’їзд  до житлового будинку здійснюється з боку вулиці Домбровського.

На першому поверсі передбачаються гаражі боксового типу з окремими виходами назовні, технічні приміщення та приміщення загального користування.

З другого по чотирнадцятий поверхи житлового будинку розташовуються квартири.

Розміри житлового будинку в плані (по крайнім осям) 32,80 х 17,30 м.

 Кліматичні дані:

Клімат помірно-континентальний з середньорічною температурою +7,2° С. Тривалість періоду із середньодобовою температурою повітря: - при <8° С складає 184 доби; - при <10° С складає 203 доби;- середня річна швидкість вітру 4,7 м/с; - нормативний тиск вітру 0,46 кПа; - напрямок вітру - північно-західний; - кількість опадів за рік 613 мм; - нормативна вага снігового покрову 1,46 кПа.

Температура зовнішнього повітря: - найхолодніша доба -  -29° С; - найтепліша доба - +27° С;

- середня максимальна: - найбільш жаркого місяця +18,5° С; - найбільш холодної доби -29° С;

- найбільш холодної п'ятиденки -24 °С.

Інженерно-геологічні умови

 Згідно даних матеріалів інженерно‐геологічних вишукувань, виконаних ТОВ «Житомирбудрозвідування» у березні  2017 році у межах розвіданої літологічної товщі грунтів на глибину 20м – 25м виділено 9 інженерно-геологічних елементів.

-ІГЕ-1 (tIV) – насипний грунт – злежаний, неоднорідний – а/б, щебінь, бутова кладка, пісок, суглинок, чорнозем, будівельне сміття.

-ІГЕ-2а (eIV) – грунтово-рослинний шар – чорнозем гумусований, з рослинними рештками.

-ІГЕ-2 (VdIII) – лесовий грунт-низькопористий, непросідний-суглинок тугопластичний з заплавами гумусу та ходами землеривів, бурий.

-ІГЕ-3 (VdIII) – лесовий грунт-низькопористий, непросідний-супісок твердий з карбонатними новоутвореннями, сіро-жовтий.

-ІГЕ-4 (VdIII) – лесовий грунт-низькопористий, непросідний-суглинок пластичний з карбонатними новоутвореннями, сіро-жовтий.

-ІГЕ-5 (LaII) – суглинок тугопластичний, з лінзами і прошарками піску, блакитно-жовтий, сіро-блакитний.

-ІГЕ-6 (LaII) – пісок пилуватий, кварцевий, середньої щільності, насичений водою, сіро-жовтий.

-ІГЕ-7 (eMz-Kz) – каолін первинний, гранітно-гнейсовий суглинок тугопластичний, з жорствою до 10%, слюдистий, сіро-жовтий, сірий.

-ІГЕ-8 (eMz-Kz) – каолін первинний, гранітно-гнейсовий - суглинок твердий, з жорствою до 10%, сіро-жовтий, сріблястий.

Рельєф площадки з абсолютними відмітками 225,0-232,0м.

Категорія складності інженерно-геологічних умов досліджуваного майданчика - друга (II).

Гідрогеологічні умови ділянки робіт характеризуються наявністю одного слабонапорного водоносного горизонту, який формується в процесі інфільтрації атмосферних опадів та вірат з водонесучих комунікацій.

Під час буріння свердловин грунтові води появлялись на глибинах 1.5 - 8.0 м від поверхні землі, а зафіксовані на глибинах 1.5  - 5.6 м (абсолютні відмітки - 222.5 - 229.8 м). Водовмісними грунтами в основному є грунти ІГЕ - 4, 5, 6. Місцевим водотривким горизонтом служать грунти ІГЕ- 7,8.

Максимальний сезонний рівень слід очікувати на 2,0 вище зафіксованого в період вишукувань. Нижня частина плозадки (південна) підтоплена грунтовими водами.

 Тип території по потенційній підтоплюваності – ІІІ.

Величина можливого прогнозного підйому підземних вод від максимального сезонного за 15 років складе 1,25. Площадка може підтоплюватися техногенними водами за рахунок аварійного замочування.

Грунтові води та грунти основи до бетонів нормальної водонепроникності проявляють слабоагресивні властивості по показнику рН та до портландцементів. Також в деяких свердловинах відчувався стійкий запах паливно-мастильних матеріалів і вся верхня товща грунтів до 5,0 забреднена ними.

Нормативна глибина промерзання грунтів – 1,1м.

Відомості про черговість будівництва та пускові комплекси

Згідно з схваленою стадією «ЕП» (ескізний проєкт) передбачаються наступні стадії проєктування:

-І черга – житловий будинок №1

-ІІ черга – житловий будинок №2

-ІІІ черга – житловий будинок №3

-ІV черга – житловий будинок №4

-V черга – житловий будинок №5

-VI черга – житловий будинок №6

-VII черга – житловий будинок №7

-VIIІ черга – житловий будинок №8

-IX черга – житловий будинок №9

-X черга – житловий будинок №10

-XI черга – житловий будинок №11

-XII черга – житловий будинок №12

-XIII черга – житловий будинок №13

- XIV черга – житловий будинок №14

- XV черга – житловий будинок №15

- XVІ черга – підземний паркінг

Даним проєктом стадії «П» передбачено  Нове будівництво багатоквартирних житлових будинків з об’єктами громадського призначення за адресою: м. Житомир, вул. Домбровського, 3 (ІX черга будівництва – житловий будинок №9) - в одну чергу.

Рішення  генерального плану

Ділянка проектування розташована в м. Житомирі по вул. Домбровського, 3.  Кадастровий номер ділянки № 1810136300:07:031:0052.

Цільове призначення – для будівництва і обслуговування багатоквартирного житлового будинку з об’єктами торгово-розважальної та ринкової інфраструктури. Рельєф площадки носить антропогенний характер, з абсолютними відмітками 225,00 – 231,50 м.

Майже вся територія вишукувань забудована колишніми зруйнованими цехами.

Площа  ділянки - 4,5322 га. Ділянка має неправильну геометричну форму.

Поблизу ділянки проектування існує розвинена міська інфраструктура обслуговування, в межах нормативної доступності розташовано більшість елементів інфраструктури забезпечення товарами та послугами першої необхідності, зокрема магазинів, аптек, рекреаційно-оздоровчих та культурно-просвітницьких закладів.

В радіусі 400 м розміщена загальноосвітня школа, дитячий навчальний заклад, побутові підприємства, магазини та ін.

 Організація під´їзду до житлових будинків забезпечується будівництвом під´їздів з боку вулиці Домбровського.

На прибудинковій території передбачається організувати стоянки для тимчасового зберігання автотранспорту.

На ділянці планується будівництво дворівневого підземного паркінгу на 235 машино-місць.

На прибудинковій території може бути організовано стоянки для тимчасового зберігання автотранспорту.

Інженерно-транспортна інфраструктура району навколо об’єкта проектування характеризується достатньою розвиненістю: по вулицях Домбровського та Перемоги сформована мережа громадського транспорту. Зупинки громадського транспорту знаходяться у пішохідній доступності. Усі види наземного транспорту з’єднують район, що розглядається, з іншими житловими масивами.

Протипожежні розриви між будинками та іншими будівлями, які розташовані довкола, прийняті у відповідності зі ступенем вогнестійкості існуючих будівель.

Відстані від будинків, що проектуються, до існуючих будинків та споруд витримано з дотриманням вимог ДБН Б.2.2-12:2019 «Планування і забудова територій».

Планувальне рішення генерального плану обумовлене розташуванням ділянки, сформованою транспортною схемою, технологічними та екологічними вимогами, умовами безпеки руху, інженерного забезпечення, виконанням санітарних та протипожежних норм.

Основні техніко-економічні показники за генеральним планом:

Покриття під'їздів до будинку, тротуарів та пішохідних доріжок покриваються фігурними елементами мощення, встановлюються урни для сміття. Покриття тротуарів виконати з нахилом від споруди (1-2%). Транспортно-пішохідні шляхи вказано на тарнспортно-пішохідній схемі ТОМу Генеральний план.

Вільна від забудови та мощення територія озеленюється шляхом влаштування газонів із багаторічних трав та висадженням дерев.

Відстані від житлового будинку, що проєктується, до існуючих будинків та споруд витримано з дотриманням вимог ДБН Б.2.2-12:2019 "Планування і забудова територій", ДБН В.1.2-12-2008 "Будівництво в умовах ущільненої забудови. Вимоги безпеки".

Розміщення житлового будинку на ділянці виконано з урахуванням забезпечення нормативних протипожежних розривів до найближчих наявних будівель та споруд.

Розміщення житлового будинку на ділянці виконано з урахуванням забезпечення нормативних протипожежних розривів до найближчих наявних будівель та споруд.

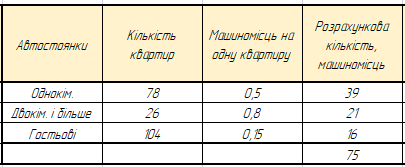

Розрахунок площ для майданчиків:

    Кількість жителів складає – 213 людей.                                                                                                                                                                    Розрахунок машиномісць:

Кількість квартир на будинок складає – 104.

Необхідна кількість машиномісць – 75.

Кількість машиномісць для МГН –8, складає 10% від розрахункової.

Необхідна кількість контейнерів для ТПВ- складає 4 шт.

Архітектурні рішення

На ділянці проектування планується будівництво  дев’яти поверхового багатоквартирного житлового будинку №9 (IX черга).

На першому поверсі передбачаються наступні приміщення: гаражі боксового типу з окремими виходами назовні, приміщення загального користування (тамбур, коридор, ліфтовий хол, сходова клітка та ін.) та технічні приміщення (технічний коридор, водомірний вузол, електрощитова, вузол зв’язку).

З другого по чотирнадцятий поверхи – передбачаються квартири. Кількість квартир на типовому поверсі складає 8: одно-та двокімнатні.

Відповідно до ДСТУ ISO 4190-6-2001, в  будинку передбачено вантажно-пасажирський ліфт (вантажопідйомність 1000 кг) та пасажирський ліфт (вантажопідйомність 630 кг). Швидкість руху кабін ліфтів – 1 м/с.  Між ліфтами розміщується ліфтовий хол з підпором повітря.

Кількість поверхів житлового будинку – 14.

Умовна висота житлового будинку – 40,18 м. В житловому будинку влаштовується сходова клітка типу Н-1.

Покрівля житлового будинку утеплена плоска, інверсійна із 2-х шарів єврорубероїду, огороджена парапетом.

Висота житлових поверхів 2,7 м, висота першого поверху 3,05м (від підлоги до оздоблення перекриття). Висота першого поверху 3,05м.

Водосток житлового будинку організовано внутрішнім.

Планувальні та об’ємно-просторові рішення, склад приміщень представлені в графічній частині проєкту.

За відмітку «0» прийнято абсолютну відмітку +227,700.

Зовнішнє оздоблення

Фасади житлового будинку оздоблюються декоративною штукатуркою на цементно-піщаній основі та фасадною цеглою. Зовнішні стіни мають утеплення з мінераловатних плит. Передбачено утеплення покрівлі плитами екструдованого пінополістеролу. Усі матеріали зовнішнішнього облицювання будинку передбачено групою горючості – НГ. Огорожі балконів і лоджій у будинках виконуються з негорючих матеріалів. Віконні рами – із металопластикових профілів темного кольору. Заповнення вікон – двокамерний склопакет.

Внутрішнє оздоблення

У приміщеннях загального користування (тамбури, коридори, сходові клітини) стіни оздоблюються плиткою та фактурною штукатуркою, стелі оздоблюються фактурною штукатуркою, підлога – оздоблюється зносостійкою керамічною або керамогранітною плиткою у відповідності до санітарних, протипожежних та естетичних вимог.

У житлових приміщеннях будинку – стіни, стелі та перегородки не оздоблюються.

Стелю приміщень гаражів 1-го поверху та стіни гаражів, суміжні з іншими приміщеннями, передбачено оздобити базальтовими мінераловатними плитами, густиною 45 кг/м3, товщиною 150 мм, коефіцієнтом шупоглинання 0,9, та фіброцементними плитами (коеф. Шумопоглинання 0,6) що надає сумарній конструкції перекриття 1-го поверху коефіцієнт шумо-віброізоляції не манше 120 Дб та опір передачі конструкції – RΣ = 4,06.

Захист від шуму

Забезпечення норм шуму та вібрації від інженерних мереж передбачено шляхом встановленням високотехнічного імпортного облдання, рівень шуму і вібрації якого відповідає державним стандартам. Додаткового шуму і вібрації, виходячи із середньозважених показників інженерного обладнання, по проєкту не передбачається.

В приміщеннях дотримується шумовий режим у відповідності до норм згідно нормативних документів.

Проєктом передбачено наступні заходи щодо зниження шуму:

- підлоги з шумоізоляцією;

- водомірний вузол та електрощитова розміщуються в підвалі та оздоблені шумоізоляційними плитами (стеля та стіни);

- стикування віконних та дверних заповнень із стінами буде виконуватися монтажною піною. Вікна – із двокамерних склопакетів.

Приміщення електрощитової влаштовується згідно з вимогами ПУЕ та НПАОП 40.1-1.32-01 (ДНАОП 0.00-1.32-01).

З метою дотримання чинних нормативних вимог, щодо захисту приміщень і довкілля проектом передбачається:

-встановлення технологічного обладнання з нормованими рівнями шумових характеристик, що не перевищують, згідно ДСН 3.3.6.037-99, 55 дбА;

-швидкість повітря в системах вентиляції та теплоносія в системах опалювання прийнята по умовам, що виникаючий рівень шуму не перевищує еквівалентний рівень шуму в приміщеннях, згідно вимог ДБН В.2.5-67:2013;

-перегородки, які поділяють приміщення конструктивно виконані з пазогребневих гіпсових плит, з заповненням мінераловатними плитами. Ефективність шумозахисту не меньше 60 дБ;

-багатошарова конструкція зовнішніх стін з теплошумоізолюючим шаром мінераловатних плит, забезпечує шумоізоляцію приміщень від зовнішнього шуму не менш 160 дБ;

-віконні блоки та вітражні системи виконані з термошумоізолюючих профілів з заповненням двокамерними склопакетами і забезпечують шумозахист приміщень від зовнішнього шуму не менше 160 дБ;

-багатошарова конструкція перекриття над гаражами-боксами з шумоізоляцією покриття підлоги, К=0,6, R=20 дБ, НГ; теплошумоізолюючим шаром мінераловатних плит, 45кг/м3, R=60 дБ, 150 мм та фіброцементними плитами забезпечує шумоізоляцію приміщень від повітряного шуму та ударно-вібраційного шуму не менш 120 дБ.

Шумозахист буде здійснюватися за рахунок конструктивних та планувальних рішень у відповідності з ДБН В.1.2-10-2008 "Основні вимоги до будівель і споруд. Захист від шуму".

Проєктом передбачено мінімальні нормативні значення звукоізоляції зовнішніх огороджувальних конструкцій з вікнами та світлопрозорих фасадів.

Доступність осіб з обмеженими фізичними можливостями та інших маломобільних груп населення

В проєкті передбачені заходи безперешкодного пересування МГН по ділянці та в будинку.

Висота бортового каменю в місцях перетину тротуарів із проїзною частиною, а також перепад висот бордюрів, бортових каменів уздовж експлуатованих газонів і озеленених майданчиків, що прилягають до шляхів пішохідного руху, не перевищує 0,04 м.

Покриття пішохідних доріжок і тротуарів виконано без застосування насипних або крупноструктурних матеріалів, що перешкоджають пересуванню МГН на кріслах-колясках або з милицями. Покриття є рівним, а товщина швів між плитами - не більше 0,015 м.

Сходинки сходів на шляхах руху інвалідів і інших маломобільних груп населення є суцільними, рівними, без виступів і із шорсткуватою поверхнею. Ребро сходинок має заокруглення радіусом не більше 0,05 м.

Ширина шляху руху на ділянці при зустрічному русі інвалідів на кріслах- колясках не менше 1,8 м з урахуванням габаритних розмірів крісел-колясок відповідно до чинних нормативних документів.

Ручки, важелі, крани, кнопки електричних вимикачів і різних апаратів, електричні розетки та інші пристрої розташовані з урахуванням потреб інвалідів та маломобільних груп населення (не більше 1м від рівня підлоги і на відстані менше 0,4 м від бокової стіни приміщення).

Поверхня покриття пішохідних шляхів і підлог приміщень, якими користуються інваліди запроєктована твердою та міцною.

Передбачено окремі місця паркування для автомашин, якими керують маломобільні групи населення. Місця маркуються спеціальною позначкою. Вони розміщені поблизу входів, доступних для МГН (не далі 100м). Ширина зон для паркування автомобілів МГН становить 3,5 м.

Усі доступні для МГН місця загального користування помічені знаками та символами, зокрема: місця паркування особистого автотранспорту, входи до будинку, входи до громадських приміщень та ін.

В будинку передбачені пристосовані для МГН входи окремо для доступу до під’їзду будинку 1го поверху.

Глибина тамбуру передбачена 1,8 м. Ширина передбачена 4,56 м.

Ширина дверних і відкритих прорізів у стіні, а також виходів із приміщень не мають порогів і перепадів висот підлоги.

Смуга руху в будинках (ширина коридорів та основних транзитних зон) передбачена шириною не менше 1,64 м. Ширини шляхів руху МГН усередині житлового будинку запроєктовано згідно ДБН В.2.2-40:2018 «Інклюзивність будівель і споруд. Основні положення».

Висота проходу під виступаючими конструкціями, становить більше 2,1м.

Пандус для потрапляння МГН в будівлю не передбачається, оскільки вхідна площадка запроєктована на рівні проїзду (врівень з землею). Для цього передбачено водозбірний лоток і підігрів площадки перед входом.

Вхідна площадка передбачена глибиною 1,52м.

Поручні перил з внутрішнього боку сходів безперервні по всій їх висоті. Завершальні частини поручня повинні бути довші маршу на 0,3м.

Проєктом передбачено застосування принципів універсального дизайну, із можливістю переобладнання під потреби маломобільних груп населення, зокрема квартир № 001, 002, 007, 1-го поверху відповідно до ДБН В.2.2-40:2018.

 Конструктивні рішення

Згідно з картою ЗСР-2004-А ДБН В.12.1-12:2014 фонова сейсмічність майданчика будівництва 5 балів.

Посилаючись на п. 5.2 ДБН В.1.2-14-2018 «Загальні принципи забезпечення надійності та конструктивної безпеки будівель, споруд, будівельних конструкцій та основ», конструкції житлового будинку відносяться до наступних категорій відповідальності конструкцій та їх елементів:

- несучі конструкції (фундаменти, несучі стіни, колони, балки, балконні плити) – відносяться до категорії А відповідальності конструкцій;

- конструкції перекриття, покриття, сходової клітки – відносяться до категорії Б відповідальності конструкцій;

- конструкції внутрішніх перегородок – відносяться до категорії В відповідальності конструкцій.

Згідно табл. 2 ДБН В.1.2-14-2018 – термін експлуатації житлового будинку складає  Те = 100 років.

Коефіцієнти надійності за відповідальністю γп відповідно до класу наслідків (відповідальності) об’єкту прийнято наступні (ДБН В.1.2-14:2018):

- для категорії А усталені, перша група граничних станів γп=1,100, друга група – γп =0,975;

- для категорії Б усталені, перша група граничних станів γп=1,050, друга група – γп=0,975;

- для категорії В усталені, перша група граничних станів γп=1,000, друга група – γп=0,975.

Коефіцієнти надійності за граничним навантаженням γfm слід приймати: для бетонних (з середньою густиною понад 1600 кг/м3), залізобетонних, кам’яних, армокам’яних конструкцій 1,10(0,90); для бетонних (з середньою густиною понад 1600 кг/м3 і менше) виготовленні на буд.майданчику 1,30(0,90); для грунтів 1,10(0,90) у природному заляганні та 1,15(0,90) насипних грунтів.

Характеристичні значення навантаження, які використовувались при розрахунку конструкцій будівлі:

1. Власна вага будівельних конструкцій з урахуванням коефіцієнта надійності;

2. Корисне навантаження : 1500 Па;

3. Снігове навантаження: S0=1460 Па;

4. Вітрове навантаження W0=460 Па.

Конструктивна схема будинку – з несучими повздовжніми і поперечними стінами. Просторова жорсткість і стійкість будинку забезпечується спільною роботою конструктивної схеми з горизонтальними дисками перекриттів.

Фундаменти під споруду прийняті буроін’єкційні палі об’єднані ростверком висотою 0,6м.

Палі діаметром 620мм та довжиною 19м, які виконані з бетону С20/25 (В25) W6. Статичним випробуванням підлягають палі № 25, 99 , 125. Згідно з розрахунку паль несуча здатність палі становить Fd=1930кН, відповідно допустиме розрахункове навантаження на палю становить N=1380кН. При зануренні паль навантаження повинно бути доведено до значення, що передбачено програмою випробувань, але не менше ніж 1,5Fd. О

 Основою паль слугуватиме ІГЕ-8 каолін первинний з наступними фізико-механічними властивостями: щільність грунту 1,99 т/м3; питоме щеплення 33,4 кПа; кут внутрішнього тертя 23 град; модуль деформації 26 МПа. Величина осідання фундаменту по осі Z в межах допустимих значень, до 2см.

Ростверк – монолітний залізобетонний , виконаний з бетону С20/25 (В25) та  армований арматурою класу А500С

В період вишукування грунтові води до бетонів нормальної водонепроникності проявляють слабоагресивні властивості по показнику рН та до потландцементів.

Для протидії слабоагресивних властивостей грунтових вод бетон фундаментів необхідно використовувати з показником W6 по водопроникності.

Грунтові води в період вишукувань були зафіксовані на глибині 1,5-5,6 м від поверхні землі.

 Максимальний сезонний рівень слід очікувати на 2м вище зафіксованого рівня.

Стіни 1-го поверху – виконано з бетонних фундаментних блоків ФБС серія  1.116.1-8 та відповідно ДСТУ Б.В.2.6-108:2010, товщиною 400мм та 500мм висотою 600мм.

Стіни першого поверху гідроізольовані обклеювальною гідроізоляцією у 2 шари з позн. -0,050 до +0,730. Поверхня ростверку оброблена обмазувальною гідроізоляцією з бітумно-полімерної мастики у 2 шари. Також гідроізоляційний шар пролягає під першим рядом блоків на відм. -0,050.

1-ий поверх з відм. -0,050 до відм.+0,730 має теплоізоляційний шар товщиною 120 екструдованого пінополістиролу густиною 45 кг/м3, з відм. +0,730 утеплювач мінераловатний товщиною 120 мм густиною не менше 45 кг/м3, фасадні стіни всіх поверхів мають теплоізоляцію з мінераловатних плит на основі базальтового волокна густиною 45 кг/ м3 завтовшки 120 мм та 150 мм та пароізоляційна мембрана із опором паропроникненню Rп = 7 (м²•ч•Па)/мг (між утеплювачем та лицьовою цеглою).

Сходи – збірні залізобетонні, сходинкові марші ЛМ-30.14.14-4с, сходинкові площадки ЛП28.18-4-к.

Несучі та самонесучі стіни виконано з цегли повнотілої одинарної силікатної марки М150, М125, М100 на розчині М100, М75 з пластифікуючими добавками. Цегляна кладка армована сітками із арматури Ø4 Вр-1 з чарункою 50х50мм.

Перекриття – із збірних круглопустотних залізобетонних панелей серії 1.141-1 та відповідно ДСТУ Б В.2.6-53:2008, монолітних ділянок та балконних плит. Збірні плити перекриття пов’язані між собою анкерами і утворюють жорсткий диск перекриття. Монолітні ділянки виконані з бетону С25/30 (В30) та армовані арматурою А500С. Балконні плити виконані з бетону С25/30 (В30) та армовані арматурою А500С та мають звіс не більше 1200мм, опираються 250мм на стіни та анкеруються до закладної деталі за допомогою кутика L75х5, стержня Ø16 та металевого листа товщиною 10мм.

Перемички – монолітні залізобетонні 510х220 та 380х220мм.

Внутрішні перегородки – не несучі. Перегородки виконуються із керамічної повнотілої цегли марки М100 товщиною 65мм та пазогребневих гіпсових плит типу KNAUF товщиною 80мм. Міжквартирні перегородки: тришарові – зовнішні шари із цегли чи пазогребневих плит із заповненням базальтовим мінераловатним утеплювачем товщиною 50мм між ними.

Монолітні пояси пролягають під перекриттям 2-го, 4-го, 6-го, 8-го та 12-го поверхів та під плитами покриття, висотою 360мм та 280мм на всю ширину стіни з бетону класу С16/20 (В20), армований арматурою класу А500С. Монолітні пояси мають безперервний контур по всіх стінах поверху.

Конструкція покрівлі плоска зі збірних залізобетонних плит покриття та монолітних ділянок.

Для розрахунку каркасу будівлі було застосовано програмний комплекс Мономах-САПР 2016 R2.

Розрахунок несучих конструкцій монолітної будівлі виконано як просторової системи "ґрунтова основа-фундамент-надфундаментна будова". Кожен конструктивний елемент системи запроектовано за найнесприятливішим варіантом розрахунку.

Забезпечення надійності та безпеки

Основною вимогою, яка визначає надійність будівельного об'єкта, є його відповідність призначенню й здатність зберігати необхідні експлуатаційні якості протягом встановленого терміну експлуатації. До них належать:

- гарантія безпеки для здоров'я і життя людей, майна та довкілля;

- збереження цілісності об'єкта та його основних частин і виконання інших вимог, які гарантують можливість використання об'єкта за призначенням і нормального функціонування технологічного процесу, включаючи вимоги до жорсткості будівельних конструкцій і основ, тепло- і звукоізоляційних властивостей огороджень, їх герметичності, акустичних характеристик тощо;

- забезпечення можливості розвитку об'єкта (наприклад, добудови без підсилення наявних конструкцій або збільшення обсягів виробництва для промислової будівлі) та його пристосування до технічних, економічних або соціальних умов, що змінюються;

- створення необхідного рівня зручностей і комфорту для користувачів та експлуатаційного персоналу, включаючи вимоги до кліматичного режиму в приміщеннях (повітрообмін, температура, вологість, рівень освітленості тощо), а також доступність для оглядів і ремонтів, можливість заміни і модернізації окремих елементів тощо;

- обмеження ступеня ризику шляхом виконання вимог до вогнестійкості, безвідмовності роботи захисних пристроїв, надійності систем і мереж життєзабезпечення, живучості будівельних конструкцій

Для зменшення ймовірності виникнення помилок рекомендується:

- підбирати персонал відповідної кваліфікації, включаючи використання системи контролю і ліцензування прав на ведення різних видів професійної діяльності;

- регламентувати всі робочі процедури, способи і форми документування контролю за результатами роботи персоналу.

Посилаючись на п. 5.2 ДБН В.1.2-14:2018 «Система забезпечення надійності та безпеки будівельних об'єктів. Загальні принципи забезпечення надійності та конструктивної безпеки будівель і споруд», конструкції житлового будинку відносяться до наступних категорій відповідальності:

- несучі конструкції  перекриття, несучі стіни, балконні плити – відносяться до категорії А.

- конструкції покриття, сходової клітки, ліфтова шахта – відносяться до категорії Б.

- конструкції внутрішніх перегородок – відносяться до категорії В.

Згідно табл. 2 ДБН В.1.2-14:2018 – термін експлуатації житлового будинку складає  Те = 100 років.

При проєктуванні житлового будинку витримано всі протипожежні розриви.

Перше планове обстеження технічного стану житлового будинку настає через 2 (два) роки після введення будинку в експлуатацію згідно ДСТУ-Н Б В.1.2-18:2016.

Будівельні конструкції, прийняті проектом відповідають наступним вимогам:

- сприймають без руйнувань і недопустимих деформаційних впливи, що можуть виникати під час їх зведення і протягом встановленого строку експлуатації;

- мають достатню працездатність в умовах нормальної експлуатації протягом усього розрахункового строку експлуатації, а саме: їх експлуатаційний параметри (переміщення, вібрації) із заданою імовірністю не повинні виходити за встановлені нормативною/проектною документацією межі;

- довговічність будівлі забезпечується тим, що погіршення властивостей матеріалів і конструкцій внаслідок гниття, корозії, стирання та інших форм фізичного зношування не призведе до недопустимо високої ймовірності відмови;

- мають достатню живучість по відношенню до локальних руйнувань і передбачених нормами аварійних впливів (пожеж, вибухів).

Надійність, у тому числі довговічність і живучість, забезпечуються одночасним виконанням вимог, які висуваються до вибору матеріалів, конструктивних і об’ємно-планувальних рішень, до методів розрахунку, проектування та контролю якості робіт при виготовленні конструкцій та їх зведенні, а також дотримання правил технічної експлуатації.

У проєкті передбачені монолітні з/б пояси, які підвищують просторову жорсткість будівлі,  сприяють вирівнюванню напружень в конструкціях стін , що підвищує їх надійність та послаблює вплив від дії нерівномірних деформацій.

Цегляна кладка армується сітками, що підвищує міцність та надійність кладки, та послаблює вплив від дії нерівномірних деформацій.

Плити покриття об’єднані в жорсткий диск за допомогою анкерів, що підвищує просторову жорсткість.

Технічні рішення, що прийняті в проєкті, відповідають вимогам екологічних, санітарно-технічних, протипожежних та інших норм, діючих на території України і забезпечують безпечну для життя і здоров’я людей, експлуатацію об’єкта при дотриманні заходів, що передбачені проєктом.

Опалення та вентиляція

Проектом передбачено влаштування систем опалення приміщень багатоповерхового житлового будинку. Параметри внутрішнього повітря прийнято у відповідності з нормами на проєктування житлових будинків.

 Джерелом теплопостачання квартир житлового будинку прийнято двухконтурні навісні опалювальні котли з закритою камерою згорання потужністю 18 кВт та видаленням продуктів згорання палива через колективні димоходи.  Опалення всіх житлових приміщень – водяне. Теплоносієм є гаряча вода з параметрами 80-60 °С. Опалення нежитлових приміщень передбачається електричними конвекторами. Система радіаторного опалення – горизонтальна двотрубна, з примусовою циркуляцією теплоносія. В якості опалювальних приладів прийняті сталеві панельні радіатори. На кожному опалювальному приладі передбачено термостатичний вентиль кран Маєвського для випуску повітря.

Трубопроводи системи опалення – із сіткованого поліетилену з антидифузійним захистом, теплоізоляція зі спіненого поліетилену. Горизонтальні підводки до опалювальних приладів із поліетиленових труб прокладаються в підготовках підлоги в теплоізоляції. Вертикальні магістралі прокладаються в штробах у стінах або відкрито. Трубопроводи, які проходять крізь будівельні конструкції, прокладаються у гільзах.Трубопроводи ізолюються трубною ізоляцією «K-flex» (за горючістю – важкогорючий матеріал), або аналогічні за характеристиками.

В квартирах запроектована припливно-витяжна вентиляція з механічним і природнім спонуканням. Видалення повітря передбачається через вентиляційні канали кухонь та санвузлів.

Вентиляція приміщень де розміщується опалювальний котел – постійно діюча припливно-витяжна з природним спонуканням, яка забезпечує трикратний повітрообмін.

Приплив повітря – через жалюзійну решітку в нижній частині дверей, або через вікна у режимі провітрювання, витяжка – через витяжний канал.

З приміщень водомірного вузла та електрощитової зпроєктована витяжна система вентиляції з механічним спонуканням. Рухомість приливного повітря в робочій зоні не перевищує нормативних значень.

Огороджуючі конструкції запроєктовані з тепловим захистом, що забезпечує питоме споживання теплової енергії, яка витрачається на опалення, в межах діючих нормативів.

 Водопостачання та водовідведення

В будівлі запроектовані наступні системи: господарчо-питний водопровід; гаряче водопостачання, протипожежний водопровід, господарсько-побутова каналізація, дощова каналізація.

Джерелом водопостачання будівлі прийнято зовнішню мережу водопроводу. До житлового будинку, що проектується передбачено два вводи водопроводу діаметром 100 мм, до приміщення насосної станції, звідки після загальнобудинкового водомірного вузла вода подається безпосередньо до споживачів.

Для обліку води на господарсько-питне водопостачання на вводі в будинок передбачено загальний водолічильний вузол, з водолічильником, що має імпульсний вихід та термінал передачі даних.

Система водопроводу – тупікова. Магістральні трубопроводи та стояки запроектовані із сталевих водогазопровідних труб, прокладаються в ізоляції для запобігання утворення конденсату, а також виконує функції футлярів і теплової ізоляції.

Трубопроводи ізолюють трубною ізоляцією «K-flex» (за горючістю – важко горючий матеріал), або аналогічні за характеристиками.

По-поверхова розводка від стояків до споживачів запроектована із поліпропіленових труб та прокладається закрито, при прокладанні у бетонній підготовці трубна ізоляція виконує функцію футлярів.

Стояки в нішах підлягають обов’язковій ізоляції, сталеві трубопроводи, що прокладаються відкрито, фарбуються олійною фарбою за два рази.

Трубопроводи, що проходять через огородження прокладаються у сталевій гільзі, зазор між трубою і гільзою закривається м’яким негорючим матеріалом.

Система водопостачання складається з вводу, водомірного вузла, пластикових труб вертикальної та поверхової розводки, лічильників та запірної арматури. Водомірні вузли розміщуються в спеціальних приміщеннях на першому поверсі будинку.

Запірна арматура на мережах холодного водопостачання передбачається чавунна та латунна, що витримує тиск не нижче 10 атм.

Гаряче водопостачання передбачається в кожній квартирі від індивідуальних двохконтурних настінних газових котлів. Розводка від джерела гарячого водопостачання до споживачів запроектована із поліпропіленових труб.

Трубопроводи гарячого водопостачання ізолюють трубною ізоляцією «K-flex» (за горючістю – важко горючий матеріал), або аналогічні за характеристиками.

Запірна арматура на мережах гарячого водопостачання передбачається чавунна та латунна, що витримує тиск не нижче 10 атм.

Проектом передбачається облаштування системи внутрішнього пожежогасіння із розрахунку 1 струмина витратою 2,5 л/с. Водопостачання будівлі забезпечується двома вводами ø100, на байпасній лінії водомірного вузла встановлюється електрозасувка ⌀100 мм. Відкриття електрозасувки - дистанційне - від кнопок, що розташовані біля пожежних кранів і від чергового. (розробляється окремим проектом автоматизації інженерних систем).Загальна кількість пожежних кранів - 14. Пожежні крани обладнуються напірним рукавом довжиною 20 м з приєднаним пож.стволом з насадкою 16мм і розташовуються в навісних шафах в легко доступних місцях. Схема протипожежного водопроводу - закільцьована. В навісних шафах передбачається місце для встановлення двох вогнегасників. Мережі протипожежного водопроводу запроектовані із сталевих водогазопровідних труб ⌀60х3,0мм ГОСТ 3262-75. Трубопроводи, що прокладаються відкрито по конструкціям будівлі, фарбуються олійною фарбою за 2 рази.

Полив тротуарів прилеглих проїздів передбачено технічною водою міськими поливальними машинами. Для забезпечення поливу зелених насаджень та прилеглої території, по фасаду будинку передбачені поливальні крани через 60-70м.

Система каналізації – самопливна, складається з пластикових труб горизонтальної розводки та стояків. Виводи з будинку влаштовуються найкоротшим шляхом.

Верх стояка виведений вище покрівлі на висоту 500 мм, що дає можливість здійснювати вентилювання каналізаційного стояка. Фанові труби необхідні для провітрювання нутрощі каналізації, а також від появи надлишкового тиску або, навпаки, вакууму в каналізації.

Стояки запроектовані з ПП та ПВХ труб діаметром 100-150 мм, для протипожежної безпеки встановлено протипожежні муфти.

Мережі в квартирах запроектовані з ПП та ПВХ труб діаметром 50-100 мм.

Відведення конденсату від димоходів котлів передбачається окремою системою та приєднується до системи побутової каналізації. Перед підключенням до системи побутової каналізації встановлюється нейтралізатор конденсату.

Відведення води з покрівель – внутрішнім водостоком з подальшим  підключенням до центральної мережі К2. Водостічні воронки прийняті з електропідігрівом. Внутрішні мережі передбачені із труб ВЧШГ діаметром 100-150 мм.

Газопостачання

Газопостачання передбачається природним газом нижчою теплотворною спроможністю Qр=8250 ккал/нм³ і питомою вагою  = 0,7 кг/м³. Газ одорований.

Внутрішній газопровід розроблений з установкою в кожній кухні:

- газового лічильника G 2,5  (4,0 м³/год max);

- 4-конфорна побутова газова плита ПГ-4 - 1,25 м3/год;

- опалювального газового котла з закритою камерою згорання «Baxi ECO 4s 18F» N=18кВт - 2,11м3/год.

Висота кухні житлового будинку – 2,7 м. В кожній кухні є вікно з кватиркою та вентиляційний канал 140х270 мм, який приєднується до вентиляційного каналу 530х270 мм.

Вентиляція приміщень, де встановлюється газове обладнання, припливно-витяжна з природнім спонуканням. Приміщення мають витяжний вентиляційний канал та вікно з кватиркою або вбудованим провітрювачем з мінімальною продуктивністю 90м3/год.

Приплив повітря – через жалюзійну решітку в нижній частині дверей, або через вікна у режимі провітрювання, витяжка – через витяжний канал.

Для приєднання газового котла і плити передбачено використати сталевою трубою або гнучким рукавом, які не повинні мати стикових з’єднань і довжину більше 2,0м.

Для відключення газу проєктом передбачається встановлення відключаючих пристроїв перед лічильником газу та перед кожним газовим приладом.

Після випробувань внутрішній газопровід передбачено пофарбувати масляною фарбою за два рази. Зовнішній газопровід передбачено захистити від атмосферної корозії покриттям, з двох шарів емалі ХВ-124 ДСТУ Б В.2.6-193:2013 з додаванням алюмінієвої пудри ПАП-1, ГОСТ 5494-95 по ґрунту з двох шарів типу ХС-010 ТУ 6-21-8-89.

Внутрішній газопровід монтується зі сталевих водогазопровідних труб, 20 та 15 мм по ГОСТ 3262-75 відповідно.

Контур горизонтальної розводки розташовується на зовнішній поверхні стіни будинку. Вводи в будівлю влаштовуються наскрізь через зовнішні стіни - в приміщення кухонь на 2-му поверсі.

Подача газу до верхніх поверхів здійснюється по вертикальних трубах, розташованих в кухонних приміщеннях біля зовнішньої стіни.

При проходженні крізь стіну газопроводи передбачено заключити в футляр із труби більшого діаметру, а отвори між трубою та футляром забити просмоленим прядивом. Відрізок газопроводу в футлярі не повинен мати стикових з’єднань. Кінці футляру ущільнюються  цементним розчином.

Монтаж газопроводів виконується  на зварці. Різьбові з′єднання передбачаються  тільки в місцях установки запірної арматури та приєднання газових пристроїв.

Кріпити внутрішній газопровід передбачено за допомогою костилів та хомутів згідно вимог серії 5.905-18.05 та ДБН В.2.5-20-2018.

Для забезпечення безпечної роботи та експлуатації нежитлових приміщень (підвальних) проєктом передбачено встановлення блоку сигналізатора загазованості.

Подача газу до верхніх поверхів здійснюється по вертикальних сталевих електрозварних трубах за ГОСТ10704-91* і водогазопровідних ГОСТ 3262-75*, розташованих в кухонних приміщеннях біля зовнішньої стіни. З’єднання сталевих труб виконувати на зварюванні.

Для контролю довибухонебезпечних концентрацій паливного газу та мікроконцентрацій чадного газу у повітрі в кухнях передбачається встановити  сигналізатори  газу.

Проєктом передбачається встановлення в кухні кожної квартири житлового будинку газового котла (з закритою камерою згорання)  N=18кВт. та газової плити ПГ-4.

Системи подачі повітря для горіння і відведення продуктів згоряння проєктується із вбудованою або прибудованою коаксіальною (сумісною) системою подачі повітря для горіння і видаленням продуктів згоряння через єдину димохідну систему повітря-газ (ДСПГ).

Виведення продуктів згоряння від котлів являє собою централізовану систему. Системи подачі повітря для горіння і відведення продуктів згоряння проєктується із вбудованою або прибудованою коаксіальною (сумісною) системою подачі повітря для горіння і видаленням продуктів згоряння через єдину димохідну систему повітря-газ (ДСПГ).

Електротехнічні рішення

У проекті виконано розрахунок електричних навантажень багатоквартирного житлового будинку з вбудованими приміщеннями комерційного призначення: Квартири  (згiдно ДБН В.2.5-23:2010 вiдносяться до 1-го виду жител I-го ршия електрифiкацiї (квартири з плитами на природному газi) з однаковим питомим навантажениям, яке згiдно табл.3.1 становить 0,99 кВт/квартиру (Рвет = 5,0 кВт на квартиру).

Напруга - 380/220В;

Розрахункова потужнiсть - 162,8 кВт;

Категорiя надiйностi електропостачання - II;

Система заземления - ТN-C-S;

Рiчне споживання - 650 МВт/год.

Проектом передбачено облаштування ВРП на базі розподільчих панелей ВРП1, ВРП2 та ВРПЗ. У ВРПl та, ВРП2 передбаченi автоматичнi вимикачi для пiдключення лiнiй живления квартирного стояку, лiфта, загальнобудинкового освiтлення, опалення та iн. Облiк електроенергiї передбачено для лiфтiв, та iншого загальнобудинкового обладнания окремо. У ВРПЗ передбачено автоматичнi вимикачi та облiк електроенергiї гаражiв. Однолiнiйна схема ВРПl,2 приведена на арк.3, ВРПЗ на арк.4 креслень тому ЕТР.

Доступ до дооблiкових струмоведучих частин закриваеться оргсклом та опломбовується.

Вiд ВРП заживленi поверховi щити (ЩП) на 8 квартир з вiдсiком для слабострумних мереж, якi встановлюються у нiшах на кожному поверсi. Схема пiдключення щитiв ЩП - магiстральна. В ЩП встановлюються дооблiковi, пiсляоблiковi автоматичю вимикачі та поквартирю електролiчильники.

Вiд ЩП прокладено кабелi до квартирних щиткiв (ЩК), якi встановлюються у квартирах при вході.

Для живления системи сигналiзацiї та зв'язку передбачено щит ЩСЗ, який постачаеться комплектно з обладнанням. Для живлення насосiв передбачено щит ЩР .В, який постачаеться комплектно з насосами. Щити ЩСЗ тв ЩР.В заживленi вiд ВРП2 з АВР-20А.

В гаражах встановити розподiльчi щити ЩР та ЯТП.

В ycix щитах передбачити запiрнi пристрої для унеможливлення доступу до них стороннiх осіб.

Розподiльчу мережу передбачено виконати кабелем типу ВВГнгдп, протипожежних пристроїв -вогнетривким FLAМE-X 950 (N)HXH FE180/E90, прокладеним приховано. Прокладку кабелiв (проводiв) на пiдводах до щитiв та мiж поверхами виконати в трубах ПВХ. Кабелi в цокольному примiщеннi передбачено прокласти в металевих неперфорованих лотках з перегородками та з кришками.

Розетки мають пристосування, що закривають гнiзда при витягнутiй штепсельнiй вилцi.

Захисне заземлення

Для захисту людей вщ ураження електричним струмом у разі пошкодження iзоляцiї передбачено автоматичне вимкнення живлення, трьохклемнi розетки з трипровiдною мережею живлення однофазних споживачiв, пристрiй захисного вiдключення, заземлюючий пристрiй повторного заземления PEN (РЕ)-провiдника на вводi до електроустановки будiвлi.

Металевi корпуси ВРП приеднати до зовнiшнього контуру заземления смугою сталевою 25х4мм. Зовнiшнiй контур заземления (смуга сталева 40х4) з'єднати з контуром блискавкозахисту. Опiр контуру заземления не повинен перевищувати 10 Ом.

Проектом передбачена система зрiвнювания потенцiалiв.

Електроосвiтлення

Проектом передбачено рабоче та аварiйне електроосвiтления загальнобудинкових примiщень. Мiнiмальнi норми освiтленостi примiщень прийнятi у вiдповiдностi з ДБН В.2.5-28-2018.

Рабоче електроосвiтления виконано в кожному примiщеннi загального користування. Управлiння рабочим електроосвiтленням виконано iз ВРП. Для груп освiтлення сходових клiток та поверхових коридорiв передбачене керувания за допомогою реле часу.

Bci свiтильники використовуються з свiтлодiодними лампами, мають закритi розсiювачi та ступiнь захисту з урахуванням середовища примiщень.

Аварiйне осютлення передбачено в електрощитовiй, насоснiй, примiщеннi вводу, на евакуацiйних виходах, в примiщениях дошкiльного закладу. На евакуацiйних виходах встановити свiтильники аварiйного освiтления з надписом "Вихiд".

Живлення свiтильникiв аварiйного освiтления здiйснюеться окремою групою вiд ВРП Свiтильники аварiйного освiтлення мають вбудованi акумуляторнi батареї.

Мережi робочого освiтлення в примiщеннях виконуються кабелем типу ВВГнгд, аварiйного -вогнетривким FLAME-X 950 (N)HXH FE180/E90, прокладеним приховано.

Для захисту персоналу вiд ураження електричним струмом передбачена трипровiдна мережа з системою заземления ТN-C-S.

Контроль загазованостi

Проектом передбачаеться неперервний контроль довибухонебезпечних концентрацiй газу з виведенням звукового i свiтлового сигналiв в мiсця перебування людей. Контроль передбачаеться сигнал1заторами типу ГСБ-01-2 (в громадських примiщеннях), ГСБ-01-1 (в квартирах), якi встановлюються в примiщеннях бiля газового обладнання.

Свiтлозвуковi пристрої вiд ГСБ-01-2 встановлюються на фасадi будiвлi на висотi 2,5м. Бiля свiтлозвукових пристр'iв встановити табличку з написом «УВАГА! Аварiйний витiк газу! Викличте службу 04».

Слабкострумові мережі

 Проектом передбачається влаштування телефонізацій, радіофікацій та замково-переговорного пристрою. Підключення до зовнішніх телефонних, радіотрансляційних мереж виконується по технічним умовам.

Телефонізація

 Телефонізація усіх квартир на житлових поверхах передбачається від міської автоматичної телефонної станції.

Для підключення усіх абонентів будинку проектом передбачається шафа телефонна розподільча ШРН ємністю до 200 пар.

На кожному поверсі у слабкострумовому відсіку поверхового щита  встановлюються розподільчі телефонні коробки ємністю на 10 пар. Вертикальне прокладання телефонної мережі виконується кабелями ТППэп Nх2х0,4  необхідної ємності у слабкострумовому каналі. Поквартирні телефонні мережі виконуються після заселення будинку.

Муфти розгалужувальні на кабелях ТППэп монтуються у слабкострумовому відсіку поверхового щита.

Телефонні кабелі ТППэп на 50 та 100 пар на 1-му поверсі прокладаються по стінам на висоті не менше 2,2 м від рівня підлоги, та захищаються монтажним ПВХ коробом.

Проводове мовлення

 Радіофікація житлових квартир передбачається від міської радіомережі.

Ввід радіотрансляційної мережі в будівлю повітряний через трубостійку РС-2, що влаштована на покрівлі. Трубостійка РС-2 підлягає заземленню з під’єднанням до загальної системи блискавкозахисту (опір заземлення не більше 10 Ом).

В приміщенні техповерху встановлюється абонентський понижаючий трансформатор 240В/30В ТАМУ-50 потужністю 50 Вт. На кожному поверсі у слабкострумовому відсіку поверхового щита встановлюються коробки універсальні відгалужувальні УК-2П.

Вертикальне прокладання мережі проводового мовлення виконується кабелем ПРППМ 2х1,2 у слабкострумовому каналі та захищається герметичним металорукавом ДУ20.

Коробки УК-2Р встановлюються в коридарах на стіні на висоті не менше 2,2 м від рівня підлоги.

Радіоточки передбачаються в передпокоях квартир

Абонентські розетки проводового мовлення РПВ-2 в приміщеннях встановлюються ближче до зовнішніх стін на висоті 0,9 м від рівня підлоги та на відстані до 1 м від електророзеток ~220 В. Радіорозетки підключаютья кабелем ПРППМ 2х1,2.

Телевізійне мовлення

Для приймання телевізійних програм на покрівлі житлового будинку встановюється антена колективного приймання цифрових телесигналів стандарта DVB-T2.

Ввід телевізійного кабеля в будівлю повітряний через спеціальну мачту типу МТЛ-4, що влаштована на покрівлі. Мачта МТЛ-4 підлягає заземленню з під’єднанням до загальної системи блискавкозахисту (опір заземлення не більше 10 Ом). Установку антенної мачти необхідно передбачати таким чином, щоб відстань до мережі проводового мовлення та інших мереж становила не менше 3 м, а до проводів напругою 960 В становила не менше 4 м.

В приміщенні техповерху встановлюється підсилювач сигналу Т2 з блоком живлення Т2Wave +5 В. Живлення обладнання ~220 В здійснюється від ВРП2. Для грозозахисту фідерної ТВ лінії проектом передбачається спеціальний пристрій грозозахисту SP-15, що встановлюється в техприміщенні.

 На кожному поверсі у слабкострумовому відсіку поверхового щита встановлюються розгалужувачі відеосигналу на 6 каналів типу EUROSKY 1/6.

Вертикальне прокладання телевізійної мережі виконується кабелем РК 75-4-11 у слабкострумовому каналі разом з проводкою радіотрансляційної мережі та захищається герметичним металорукавом ДУ20.

Система домофонного зв’язку

Проектом передбачається оснащення головного входу до під’їзду будівлі пристроями домофонного зв'язку (замовково-переговорними пристроями) з метою забезпечення обмеження несанкціонованого доступу всередину будинку.

Блок виклику домофона БВД-M202RT ємністю до 200 абонентів встановлюється на м/к вхідних дверей на висоті 1,4-1,5 м від рівня підлоги.

Електромагнітний замок ML400-40 встановлюється на рухомій та нерухомій частинах вхідних дверей під’їзда. Кнопка "Вихід" встановлюється на внутрішній стороні вхідних дверей за місцем на висоті 1,4-1,5 м від рівня підлоги.

Для електроживлення обладнання вхідної групи проектом передбачається встановлення блока живлення БПД18/12-1-1 вихідною напругою 12/18 В DC. Блок живлення встановлюється в коридорі за місцем у спеціальному навісному монтажному боксі MB2Р з замком. Висота встановлення не менше 2,2 м від рівня підлоги. Живлення обладнання ~220 В здійснюється від ВРП2.

Для підключення абонентських пристроїв до під'їзної лінії зв'язку домофона проектом передбачаються блоки комутації домофона БК-100M на 100 абонентів

Вертикальне прокладання мережі домофонного зв’язку виконується кабелями ТППэп 10x2x0,5 у слабкострумовому каналі зі встановленням коробок КР-2.

На кожному поверсі у слабкострумовому відсіку поверхового щита встановлюються коробки розподільчі поверхові на 10 пар.

Розподільча мережа від поверхового щита до квартир виконується проводами розподільчими ТРП 2х0,5. Розподільча проводка прокладається по стінам на висоті не менше 2,2 м від рівня підлоги та захищається гофрованою трубою ДУ20.

Кожна квартира обладнується переговорним абонентським пристроєм типу УКП-7. Пристрій УКП-7 встановлюється в передпокої на стіні за місцем на висоті не нижче 1,5 м від рівня підлоги. За допомогою кнопки на панелі УКП-7 здійснюється дистанційне відкриття замка дверей під’їзда, якщо на дверях встановлений електромагнітний замок.

Охоронна сигналізація

Двері приміщень протипожежної автоматики, електрощитової, водомірного вузла, машинного приміщення ліфта, входи до технічного поверху та виходи на покрівлю обладнуються датчиками відкривання дверей. Сигнал виводиться на пульт чергового через систему диспетчеризації охоронної сигналізації, що встановлюється в електрощитовій будинку. Організаційно-технічні заходи щодо передавання сигналів тривожних сповіщень охоронної сигналізації службам відомчої або державної охорони визначаються на стадії розробки робочої документації.

Система блискавкозахисту

Згідно з вимогами серії стандартів ДСТУ EN 62305:2012 захист житлового будинку від блискавки виконується за III рівнем блискавкозахисту (РБЗ).

Улаштування системи блискавкозахисту передбачається методом блискавкоприймальної захистної сітки на покрівлі.

Максимальний розмір комірки сітки перехоплювачів для РБЗ III – не більше 15х15 м.

Провідники захисної блискавкоприймальної сітки на покрівлі виконуються із круглої оцинкованої сталі D=8 мм.

Провідники сітки розташовуються:

– по лініях краю покрівлі та виступах покрівлі;

– на кутах, виступних точках та рубах (особливо на найвищих рівнях фасадів).

 Природні компоненти, виготовлені зі струмопровідних матеріалів, які постійно знаходяться на будівлі та не будуть змінюватися, використовуються в проекті як частини блискавкозахисту.

 Всі металоконструкції, що виступають над покрівлею будинку (загороджувальні вогні, захисні кожухи колективних димоходів/вентканалів, огородження покрівлі, та ін.), з'єднані з системою блискавкозахисту через спеціальний клемний з’єднувач за допомогою болтового кріплення.

  Блискавкозахист житлового будинку виконується з урахуванням наявності телевізійних антен, трубостояків мережі проводового мовлення, щогл телеантен (у тому числі і супутникових).

Для захисту вентиляційного обладнання на покрівлі передбачається встановлення стрижневих блискавкоприймачів з використанням методу захисного кута.

 При використанні методу захисного кута стрижневий блискавкоприймач повинен розміщуватись так, щоб всі частини будівельних конструкцій та обладнання, що захищаються, находились в зоні захисту, створеній під кутом α до вертикалі.

Стрижневий блискавкоприймач висотою 3 м монтується на конструкції вентканалу/парапету за допомогою металевої основи з 4-ма точками кріплення.

 Блискавкоприймач приєднується до блискавкоприймальної сітки за допомогою з'єднувача, який входить в комплект.

Система доземних провідників (струмовідводів), яка забезпечує відведення струму блискавки, має бути розташована таким чином, щоб від точки ураження до землі існувало кілька паралельних шляхів проходження струму, а довжину шляху проходження струму було зведено до мінімуму.

Типові відстані між доземними провідниками (струмовідводами), що проходять по периметру будинку, для РБЗ III – 15 м.

Струмовідводи на опусках виконуються із круглої оцинкованої сталі D=8 мм та монтуються на відстані 0,1 м паралельно фасаду будинку.

До кожного опуску струмовідводів приєднуються вертикальні електроди заземлення L=3 м (по одному на кожний опуск).

 Електроди заземлення з'єднуються з залізо-бетонним фундаментом будівлі та головною заземлюючою шиною ВРП будинку.

 Заземлюючий пристрій виконано з горизонтального заземлювача (полоса сталева оцинкована 40х4 мм) та вертикальних електродів (оцинкована сталь, L=3 м, D=16 мм).

 Заземлювач прокладається на відстані не менше 1 м від стін будинку та на глибині не менше 0,7 м. Горизонтальний заземлювач з'єднюється з головною шиною заземлення (ГЗШ) будинку за допомогою полоси сталевої оцинкованої 40х4 мм зварюванням, болтовим або хомутним з'єднанням.

Заходи щодо енергозбереження

Огороджувальні конструкції будівлі прийняті з утепленням. Термічний опір огороджуючих конструкцій відповідає нормативним значенням:

Клас енергетичної ефективності житлового будинку згідно енергетичного паспорта – С.

Протипожежні заходи                                                                                                                                             Проектом передбачені наступні протипожежні заходи:                                                                                                                          -ступінь вогнестійкості будинку - І ступень вогнестійкості

- будівлю запроектовано з наступними межами вогнестійкості основних конструктивних елементів (ДБН В.1.1-7:2016):

• стіни несучі та сходові клітки REI 150 М0

•  стіни внутрішні ненесучі (перегородки) EI 30 М0

•  сходові площадки R 60 М0

•  перекриття міжповерхові (у т.ч. над підвалами) REI 60 М0

•  плити суміщених покриттів RE 30 М0

•  двері приміщень електрощитових, вузлів зв’язку та водомірних вузлів ЕІ30

•  двері виходів на покрівлю не менше ЕІ30

•  двері машинного відділення ліфтів та ліфтових шахт не менше ЕІ60

•  вхідні двері до квартир не менше ЕІ30

• перекриття над гаражами-боксами RЕІ 180

• козирки пригаражах-боксах EI 60

• вікна та балконні блоки 2-го поверху вздовж осі «И» ЕІ

  -пожежні виходи на покрівлю будинку передбачені через протипожежні двері 1-го типу безпосередньо з сходової клітки;

-шляхи евакуації передбачені згідно вимог вказаного ДБНу. Умовна висота житлового будинку визначена у позначці 39,58  м, тобто будинок– підвищеної поверховості; ;

-згідно п.8.10.б-в ДБН В.2.2-15:2019 «Житлові будинки. Основні положення» передбачено майданчики розміром 1,2х1,2 с заскленням не менше ніж 50% площі зовнішніх стін лоджій, з влаштуванням вікон шириною не меньше 1,2м, що відчиняються у бік лоджій навпроти простінку не менше 1,2 між торцем лоджії та прорізом;

- передбачено протипожежні двері 1-го типу (ЕІ60) для вантажнопідйомного ліфта, вантажнопідйомні двері 1-го типу (ЕІ60) для пасажирського ліфта та ліфтовий хол між ними із підпором повітря та протипожежними дверима 1-го типу (ЕІ60);

-евакуація житлового будинку забезпечується по сходовій клітці типу Н-1;

- висота евакуаційних виходів передбачена не менша за 2,0 м а ширина - 1,0 м;

-на шляхах евакуації застосовуються негорючі будівельні та опоряджувальні матеріали (будівельні матеріали з вищою пожежною небезпекою ніж:

-Г1, В1, Д2, Т2 - для облицювання стін, стель і заповнення в підвісних стелях вестибюлів, сходових кліток, ліфтових холів;

-Г2, В2, Д2, Т2 - для облицювання стін, стель і заповнення в підвісних стелях коридорів, холів і фойє;

-Г2. РП1, Д2,12 - для покриттів підлог вестибюлів, сходів, сходових кліток, ліфтових холів;

-В2, РП2, Д2,12 - для покриттів підлог коридорів, холів, фойє);

-двері евакуаційних виходів з коридорів поверхів, сходових кліток та інші двері на шляхах евакуації не повинні мати запорів, що перешкоджають їх вільному відчиненню зсередини без ключа у разі пожежі;

-двері виходів до сходової клітки, з приімщень/квартир/безпосередньо на сходову клітку обладнуються пристроями для самозачинення та ущільнення в притулах;

-протипожежні перешкоди за межею поширення вогню повинні відповідати групі М0;                                             -вікна сходових кліток в житлових будинках обладнуються пристроями для їх відчинення з рівня сходових площадок (влаштовуються на кожному поверсі, площею не менше 1,2м.кв.).                                                                   -двері сходових кліток передбачаються з армованим склом.

-огороджувальні конструкції ліфтових шахт і приміщень машинних відділень ліфтів, вентиляційних камер, електрощитових, а також каналів, шахт, ніш для прокладання комунікацій відповідають вимогам, встановленим до протипожежних перегородок 1-го типу та перекриттів 3-го типу (ЕІ30 та REI60, відповідно);

-у коридорах поверхів обладнання, комунікації, не виступають з площини стін та не зменшують нормовану (розрахункову) ширину евакуаційного шляху.

- двері сходових кліток з армованим склом обладнані пристроєм для самозачинення й ущільненнями в притулах.

Між сходовими маршами передбачено проміжок завширшки у просвіті не менше ніж 75 мм.

Огорожа за периметром покрівлі улаштована відповідно до ДСТУ Б В.2.6-49.

Міжквартирні ненесучі стіни і перегородки у будинку І ступеня вогнестійкості мають межу вогнестійкості ЕІ 60.

Кабелі та проводи, які прокладені в об'ємах сходових кліток і коридорів, повинні виготовлятися з матеріалів, що мають помірну димоутворювальну здатність, малонебезпечних за токсичністю продуктів горіння за ДСТУ EN ISO 4589-1:2015, ДСТУ EN ISO 4589-2:2015, ДСТУ EN ISO 4589-3:2015, ДСТУ 8829:2019 (групи Д2, Т1 за ДБН В.1.1-7).

Матеріали, що використовуються для теплової ізоляції трубопроводів опалення та водопостачання, а також для трубопроводів і повітроводів системи кондиціонування повітря, повинні мати показники пожежної небезпеки не вище ніж Г2, РП1.

Колективні димоходи передбачено огороджувати з повнотілої керамічної цегли, вогнестійкість якої становить ЕІ 45. Приєднання димовідводу до входу в колективний димохід або димохідну систему повинно бути герметичним.

Клас вогнестійкості проходок інженерних комунікацій будинку через огороджувальні конструкції з нормованим класом вогнестійкості або через протипожежні перешкоди не меншим ніж нормований клас вогнестійкості цієї огороджувальної конструкції або протипожежної перешкоди за ознакою ЕІ.

Межа вогнестійкості вузла кріплення будівельної конструкції та місця її прилягання до інших конструкцій не нижча за нормовану межу вогнестійкості самої конструкції.

Будівельні матеріали, що будуть застосовуватися на будівництві повинні мати клас вогнестійкості підтверджений відповідними документами, в тому числі протоколами вогневих випробувань.

Системи протипожежного захисту

Проектом передбачається обладнання системами протипожежного захисту 14–ти поверхового житлового будинку умовною висотою 40,18 м.

Для раннього виявлення пожежі засобами системи пожежної сигналізації (СПС) з використанням адресних компонентів згідно з ДБН В.2.5-56:2014 оснащуються:

–передпокої квартир, позаквартирні коридори та ліфтові холи на житлових поверхах (по два адресних сповіщувача спонукальної системи СПДЗ);

–вбудовано-прибудовані приміщення різного призначення незалежно від площі на нежитлових та технічному поверхах.

 Сигнали про пожежу виводяться на прилад приймально-контрольний пожежний у приміщення чергового персоналу (за його наявності).

Для передавання тривожних сповіщень про пожежу на пульт централізованого спостерігання пожежної охорони (диспетчерський пункт мікрорайону) передбачається модуль цифрового GSM-автодозвону (СПТС - тип 2).

 Для оповіщення людей, що перебувають на об’єкті, про виникнення пожежі з метою створення умов для їх своєчасного евакуювання, згідно з ДБН В.2.5-56:2014 проектом передбачається система оповіщення про пожежу та управління евакуюванням людей (СО) 1-го типу.

 В якості технічних засобів системи оповіщення про пожежу проектом передбачаються оповіщувачі пожежні світлозвукові, що призначені для візуального та звукового оповіщення.

 Для житлового будинку передбачається влаштування диспетчеризації систем протипожежного захисту.

 На кожному поверсі у шафах пожежних кранів (ПК) встановлюються кнопкові пости керування автоматикою ("Пуск пожежних насосів", "Пуск димовидалення", "Пуск підпору повітря"). При натисканні даних конопок у приміщення чергового надходить сигнал на запускання пожежних насосів, відкривання засувки на обвідній лінії водомірного вузла, на відкривання поверхових клапанів димовидалення та підпору повітря, на вмикання протидимних вентиляторів.

Також даний сигнал надходить автоматично від датчика положення пожежного крана у разі відкривання наполовину будь-якого з пожежних кранів. При цьому забезпечується контроль цілісності ліній живлення датчиків.

Додатково на рухомій та нерухомій частинах дверцят шафи ПК встановлюються магнітоконтактні сповіщувачі.

   Проектом передбачається облаштування системи протидимного захисту (СПДЗ):

–видалення диму при пожежі з житлових коридорів 2-14 поверхів;

–підпір повітря в ліфтові холи перед двома ліфтами на всіх поверхах.

 Димовидалення передбачається за допомогою системи, що складається з шахти димовидалення, клапанів та вентилятора димовидалення. Для видаляння диму проектом передбачається спеціальна шахта з примусовою витяжкою. Місце розміщення даної шахти  відображено на планах розділу АР.

Для кожного поверху влаштовуються клапани димовидалення. Клапани димовидалення встановлюються в вертикальному положенні у прорізах димової шахти у верхній частині приміщень, що захищаються (під стелею), але не нижче за верхні рівні дверних прорізів. Довжина коридору, що обслуговується одним клапаном димовидалення, не перевищує 30 м.

Вентилятор димовидалення передбачено дахового типу з викидом газоповітряної суміші вгору. Для шахти димовидалення передбачається автономний вентилятор. Шахту димовидалення передбачено з негорючих матеріалів з межею вогнестійкості не менше REI60.

 Система підпору повітря складається з вентилятора підпору, протипожежних клапанів, припливної решітки та регулюючого клапана надлишкового тиску. Для влаштування підпору повітря проектом передбачається встановлення осьового дахового вентилятора. Для шахти підпору повітря передбачається автономний вентилятор.

  Витрати зовнішнього повітря розраховані на забезпечення надлишкового тиску повітря не менше 50 Па в ліфтових холах при зачинених дверях на всіх поверхах.

  Вентиляційні установки димовидалення та підпору повітря мають кліматичне виконання і розташовуються на покрівлі житлового будинку з влаштуванням огорожі для захисту від доступу сторонніх осіб.

  Повітрозабір всіх систем підпору повітря передбачається на відстані не менше 10 м від викидних отворів системи димовидалення.

  Запуск устаткування системи протидимного захисту передбачається:

–автоматичний від двох сповіщувачів СПС;

–дистанційний від кнопок, що встановлені в шафах пожежних кранів;

–місцевий від щитів керування протидимного захисту, що встановлені безпосередньо в місцях установки вентиляторів.

Сигнали про спрацювання СПДЗ (сигнали про положення кожного клапана димовидалення/підпору повітря, включення вентиляторів димовидаляння та підпору повітря) виводяться на об'єднаний диспетчерський пульт та на прилад приймально-контрольний у приміщення чергового персоналу (за його наявності). Формування зазначених сигналів здійснюється шляхом контролю відкритого положення кожного приймального клапана системи та спрацювання пускача вентилятора системи димовидалення/підпору повітря.

Кабельна мережа кільцевих шлейфів СПС з підключеними адресними автоматичними та ручними пожежними сповіщувачами виконується кабелями типу "звита пара". Кабельна мережа ліній СО виконується вогнестійкими кабелями з межею вогнестійкості не менше 30 хв. Кабельна мережа ліній живлення систем димовидалення, підпору повітря та управління установками пожежогасіння (запуск протипожежних насосів) виконується вогнестійкими кабелями з межею вогнестійкості не менше 90 хв.

Інженерно-технічні заходи цивільного захисту (цивільної оборони)

 Згідно Листа управління ДСНС у Житомирській області № 02-16/4283 від 11.12.2018р. щодо розроблення окремого розділу інженерно-технічних заходів цивільного захисту у складі проектної документації об’єкту не передбачається з причин відсутності вихідних даних та вимог для його проектування.

Рішення з інженерного захисту територій і об’єктів

Для попередження підтоплення та затоплення території та будівлі, яку планується збудувати на ділянці, проектом передбачені наступні заходи:

- нормативне ущільнення ґрунту при засипанні пазух котлованів та траншей;

- забезпечення належного відведення стоку поверхневих вод;

- забезпечення ретельного виконання робіт із будівництва водонесучих мереж;

- улаштування гідроізоляції фундаментів, заглиблених частин споруд і комунікацій.

Ущільнення ґрунту при засипанні пазух котлованів та траншей належить виконувати у відповідності з проектом організації будівництва відповідно до вимог будівельних норм. Заходи з улаштування поверхневого водовідведення на території комплексу розроблені у складі розділу ГП. Для протидії прониканню ґрунтових вод у підземну частину будівель проектом передбачено гідроізолюючі покриття фундаментів.

Екологія, санітарне та епідеміологічне благополуччя населення

При експлуатації проектованого об’єкта не буде чинитись негативного впливу на клімат і мікроклімат, атмосферне повітря, грунти, водне середовище, рослинний і тваринний світ, заповідні об’єкти,навколишнє соціальне середовище(населення), та навколишнє техногенне середовище. Ультразвук, електромагнітні хвилі, іонізуючі випромінювання й інші фактори не виникають. Проектом передбачені заходи щодо охорони навколишнього середовища під час проведення будівельних робіт. Вплив на навколишнє середовище при проведенні будівельних робіт буде мінімальним і розцінюється, як допустимий за умови дотримання природоохоронних заходів. Під час планування майданчику шар насипного грунту знімається, складується у відвали, але після проведення будівельних робіт буде розплановано згідно плану благоустрою. Проектований об’єкт не обмежує використання  рослинних і тваринних ресурсів. Вплив планової діяльності на промислові та цивільно-житлові об’єкти, пам’ятники архітектури, історії і культури, наземні і підземні споруди і інші елементи техногенного середовища, які знаходяться в зоні впливу планової діяльності, відсутній. Проектом передбачено використання таких будівельних та опоряджувальних матеріалів, які забезпечують додержання гігієнічних вимог, відповідно до чинного законодавства.
